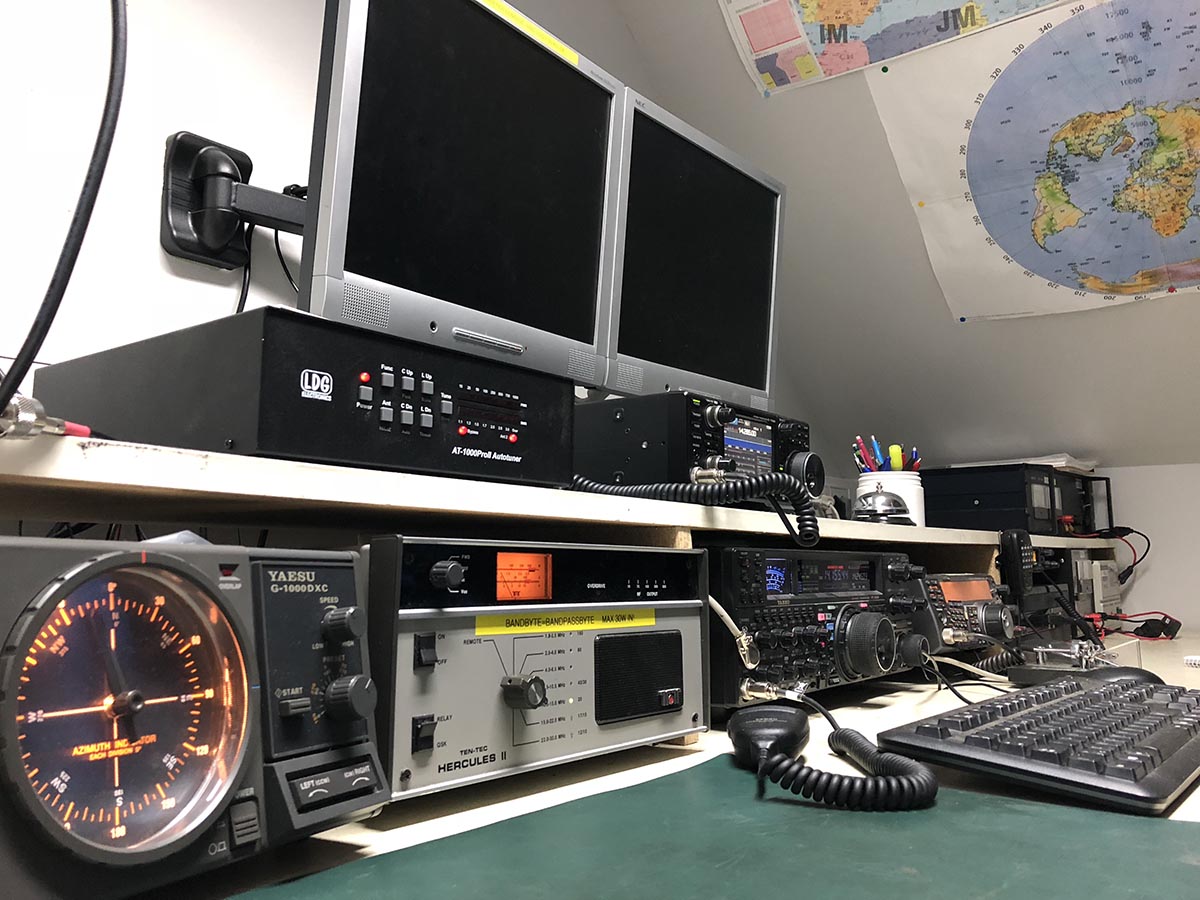

Efter 7 timmars arbete är schacket färdigkopplat.
Efter en period av intensivt arbete med målning och installation av ny rotor var det dags och se över kabeldragningen och kopplingarna i schacket. Stort tack till alla som bidrog med gediget och hårt arbete.
Läs vidare för viktiga detaljer kring installationen...

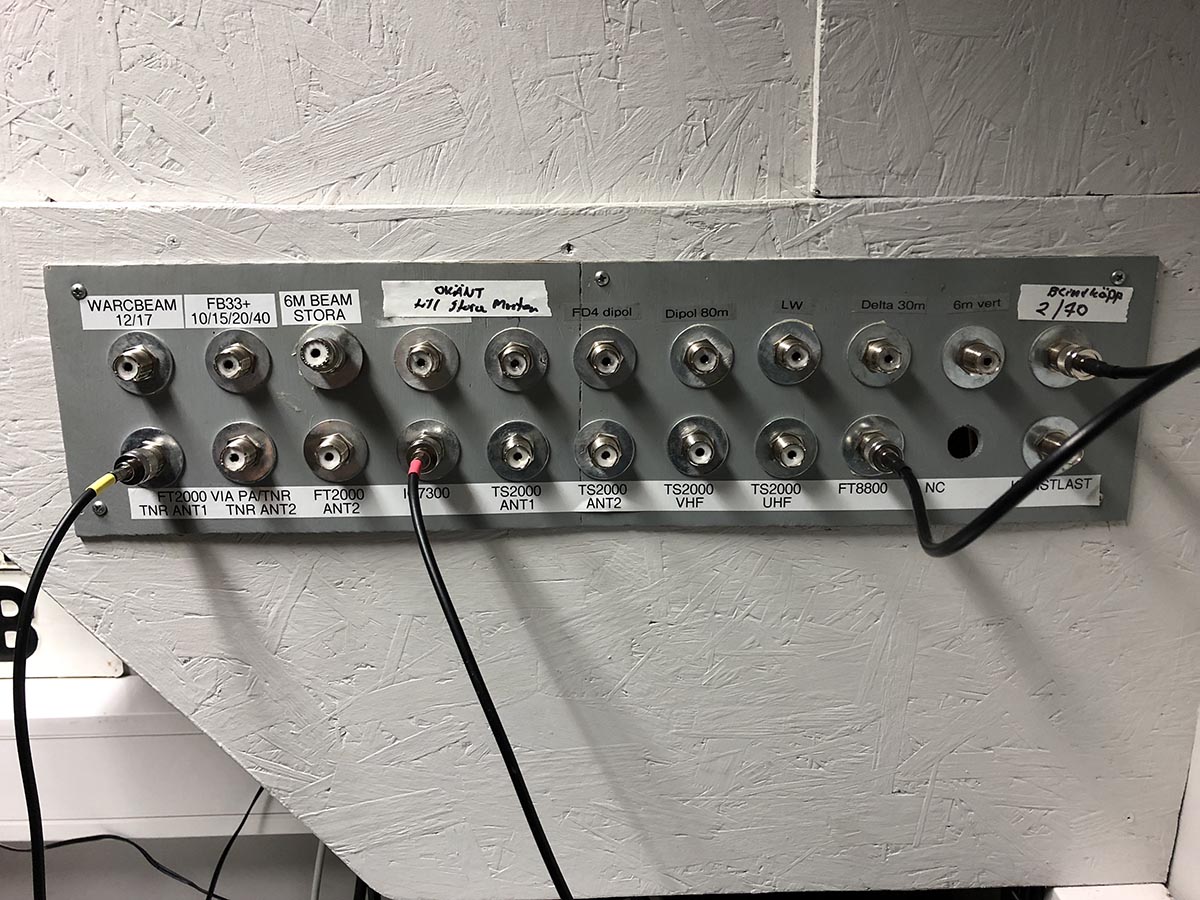

Antennväxeln
Samtliga antennutgångarna på samtliga riggar (FT-2000, IC-7300, TS-2000 och FT-8800) är nu kopplade till antennväxeln.
Det innebär bland annat att:
- Om man vill köra repeater så måste man patcha FT-8800 till blindkäppen.
- FT-2000 utgång 'ANT 1' går till slutsteg och därefter till tunern som i sin tur har två valbara utgångar (bägge kopplade till antennväxeln). Utgång 'ANT 2' från radion går direkt till antennväxeln.
Med andra ord: Tänk noga vilken antennutgång som är vald på riggen innan ni kör och se till att det är kopplat rätt i växeln.
Antennväxeln har fått delvis ny märkning, den kommer färdigställas när vi har identifierat vad som är kopplat till några av uttagen som idag är oklara.
Strömförsörjning
Strömförsörjningen omorganiserad.

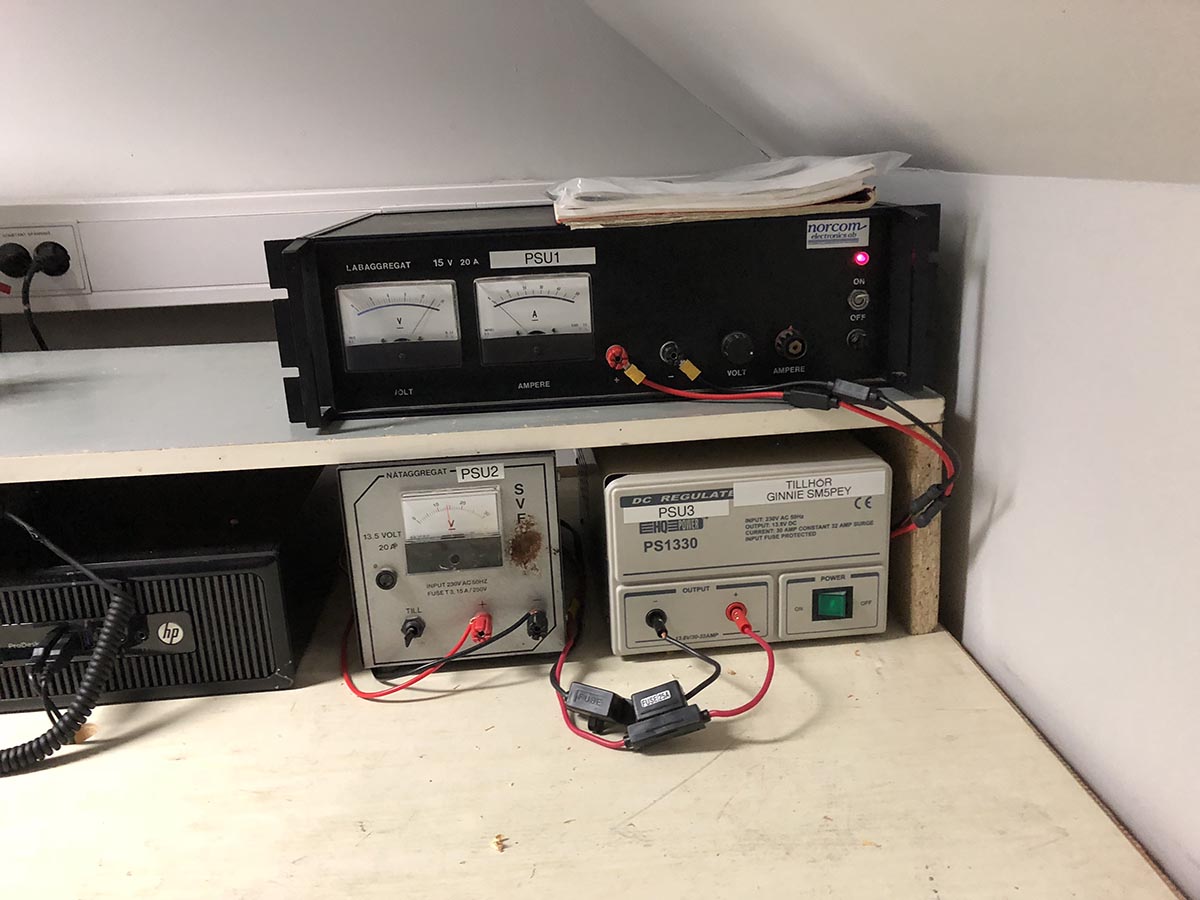

Vi har 4 stycken DC kraftaggregat. Dessa är märkta PSU 1 till PSU 4.
PSU 1 -> IC-7300
PSU 2 -> FT-8800
PSU 3 -> TS-2000

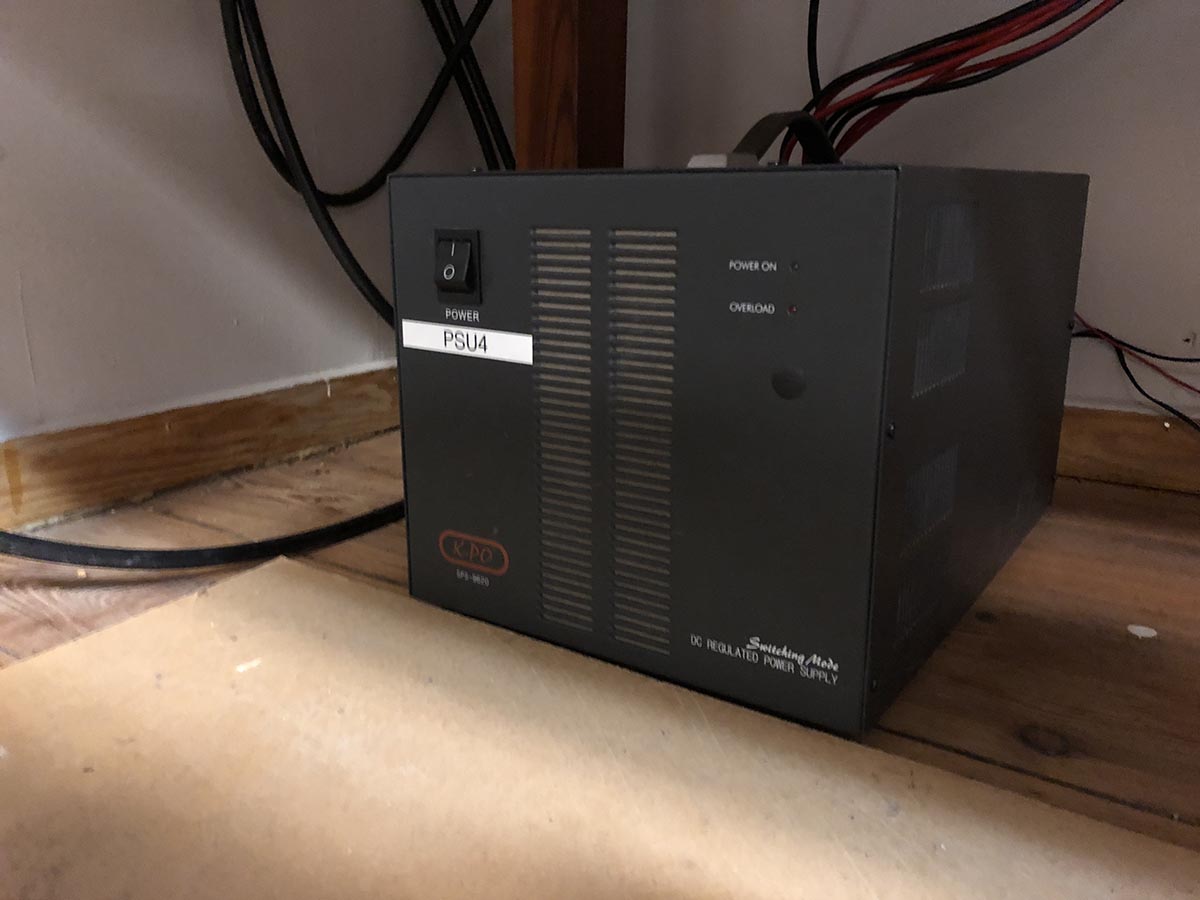

PSU 4 -> Slutsteg, Tuner och Bypass Unit
DET ÄR MYCKET VIKTIGT ATT INSTÄLLNINGARNA PÅ PSU INTE ÄNDRAS!
FT-2000 går på inbyggt kragg.
Dator, skrivare och nätverksutrustning är kopplad till 'konstant ström' och bryts därför inte av stora huvudbrytaren på väggen.

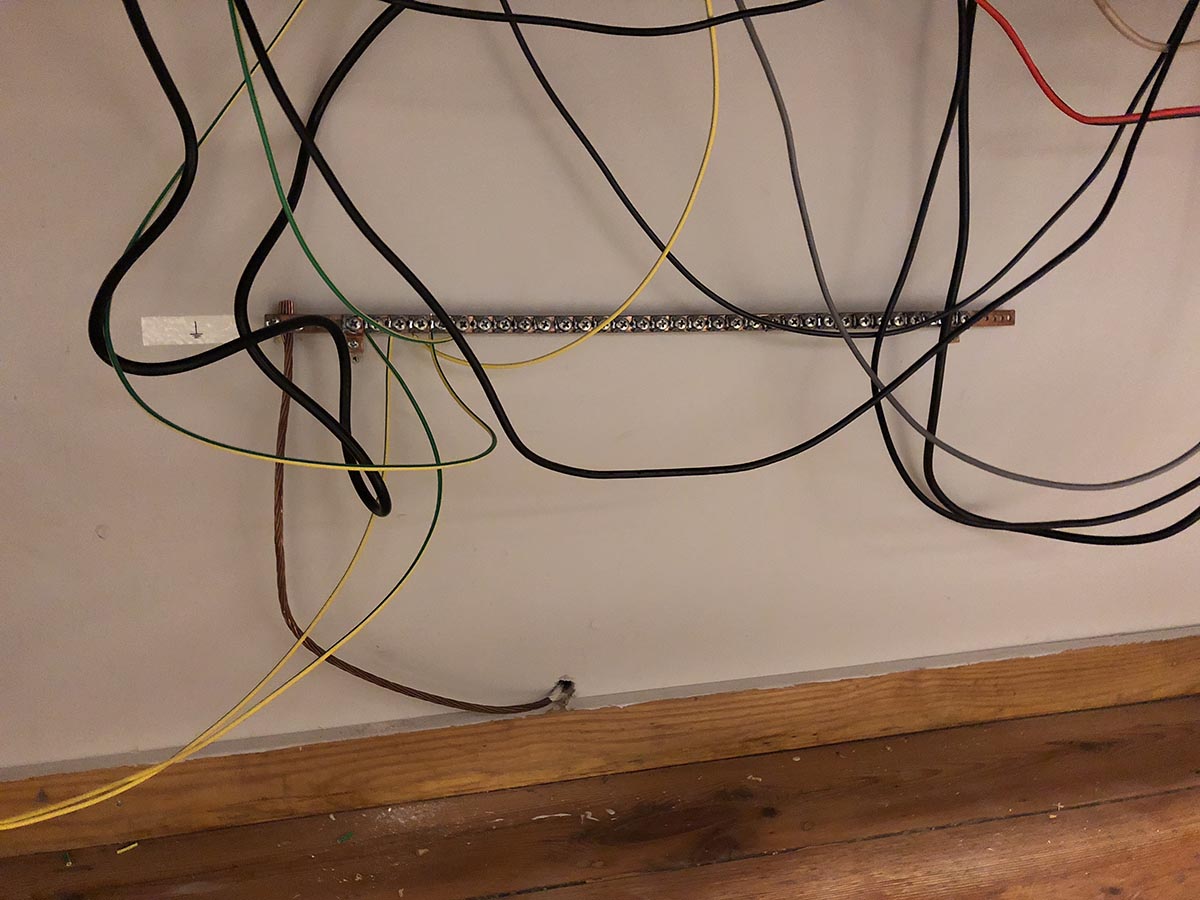

Jordning
En ny jordskena har tillkommit och alla enheter som bör vara jordade är nu kopplade till den.
Nätverk
Det har tillkommit ett 'INTERNET' uttag på väggen där man kan ansluta sin egen dator. All nätverksutrustning är nu placerad i skåpet ovanför antennväxeln.
Vad som återstår...
Det återstår några mindre saker att göra men i det stora hela är schacket klart att köra. Bland annat behöver riggarna konfigureras i datorn.
73 de SK5DB
